Wie werden die Zylinderreihen bezeichnet?

Bei dem Auslesen des Motorsteuergerätes von Kraftfahrzeugen mit V-Motoren bekommt man häufig Fehlermeldungen, die sich auf Zylinderreihen beziehen, wie zum Beispiel folgenden Fehlereintrag:

Fehlercode: P0171 - Zylinderreihe 1 - Gemisch zu mager

Doch was ist die Zylinderreihe 1 bei einem Motor?

Die entsprechende Norm für die Zylindernummerierung für Kraftfahrzeuge, die DIN 73021 (Bezeichnung der Drehrichtung, der Zylinder und der Zündleitungen von Kraftfahrzeugmotoren) enthält hierzu keinen entsprechenden Hinweis. Aber die Norm für die Zylindernummerierung für Landanlagen, Schienenfahrzeuge und Schiffsbetrieb nach DIN ISO 1204 (Bezeichnung der Drehrichtung, der Zylinder und der Ventile in Zylinderköpfen und Definitionen von Rechts-Reihenmotoren, Links-Reihenmotoren und Motor-Seiten) gibt vor, dass die Zylinder von Motoren mit mehr als einer Zylinderreihe (V-Motoren, Boxermotoren, etc.) sollen durch die Kombination eines Großbuchstabens mit einer Nummer gekennzeichnet werden, zum Beispiel Zylinder A 1.

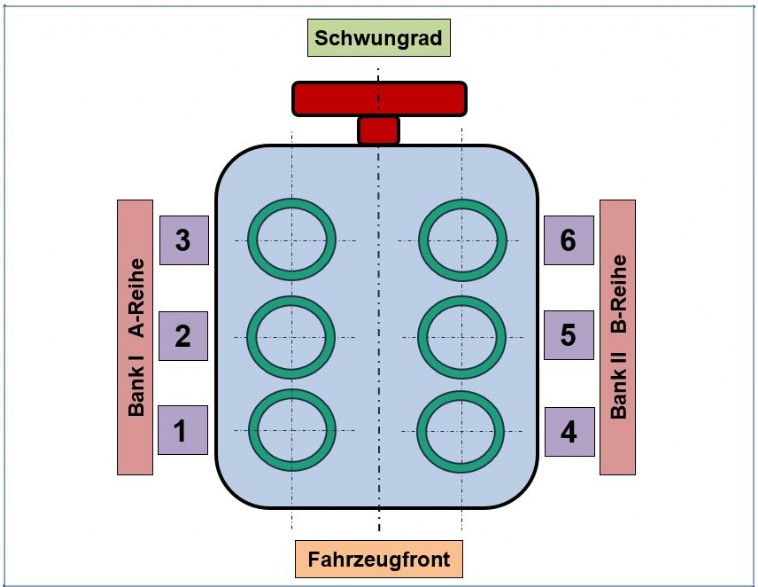

In Anlehnung an diese Norm bezeichnet man von vorne gesehen

  • die Zylinderreihe links (Beifahrerseite) als Bank 1
  • die Zylinderreihe rechts (Fahrerseite) als Bank 2

wie auf der nachstehenden Abbildung ersichtlich ist.

Zylinderbankbezeichnung-Motorensachverständiger-Motorengutachter-Motorschaden
