Härtemessung

Häufig ist es in der Praxis eines Motorensachverständigen notwendig im Rahmen der Schadensanalyse von Bauteilen die vorhandene Härte der Oberfläche zu bestimmen.

Als Härte wird in der Technik der mechanische Widerstand, den ein Werkstoff der mechanischen Eindringung eines anderen Körpers entgegensetzt, bezeichnet. Der härteste Werkstoff ist der Diamant mit ca. 10.000 HV (Vickershärte) gefolgt von dem Kubischen Bornitrid mit ca. 4.000 HV.

In der Motorentechnik werden eine Vielzahl von Bauteilen (z. B. die Zapfen von Kurbelwellen) an der Oberfläche  gehärtet um das Verschleißverhalten günstig zu beeinflussen. Durch diese gehärteten Oberflächen wird die Lebensdauer der Bauteile verlängert.

Um die erzielten Härten aus dem Härtungsprozess zu prüfen, werden die Oberflächen der Bauteile mit Hilfe verschiedener Härteprüfverfahren gemessen.Die nachstehenden Abbildungen zeigen eine Auswahl von Härteprüfgeräten aus unserem Labor. Der Sklerograf und Poldihammer sind mobile Prüfgeräte um direkt vor Ort bei größeren Bauteilen eine Abschätzung (Größenordnung) des Härtewerts zu prüfen.
Härteprüfgerät nach Rockwell-Motorschaden-Motorensachverständiger-Motorengutachter
Härteprüfgerät nach Vicker-Mikrohärte-Motorschaden-Motorensachverständiger-Motorengutachter

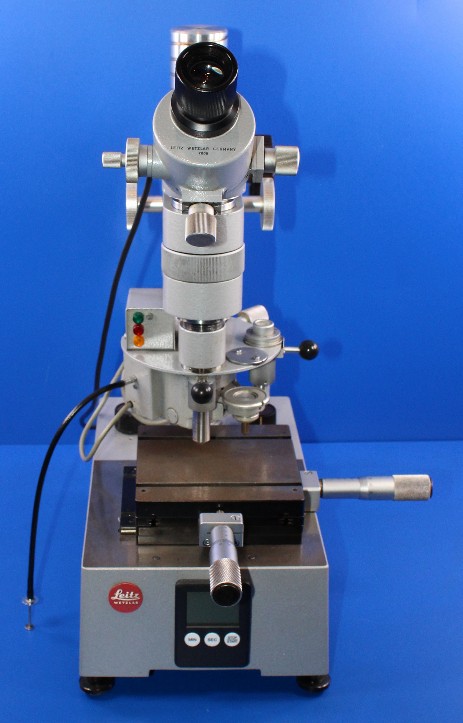

Mikrohärteprüfgerät nach dem Vickersverfahren
mobiles Härteprüfgerät nach Vickers-Motorschaden-Motorensachverständiger-Motorengutachter

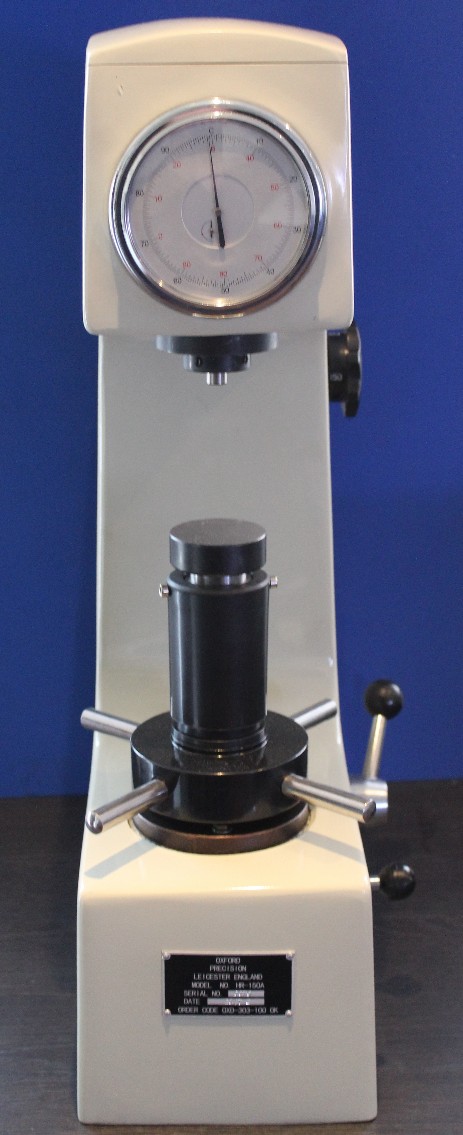

Härteprüfgerät nach dem Rockwellverfahren (HRC, HRB und HRA)

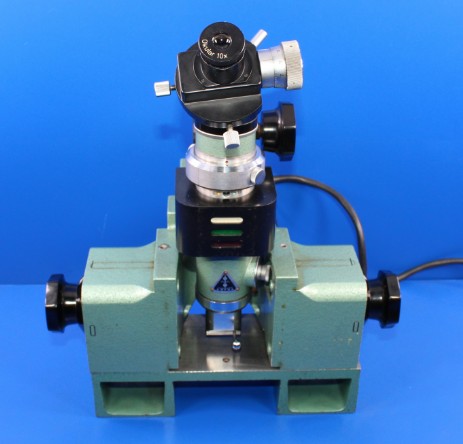

Mobiles Härteprüfgerät nach dem Vickersverfahren (Makrohärte)
Rückprallhärteprüfgerät-Motorschaden-Motorensachverständiger-Motorengutachter

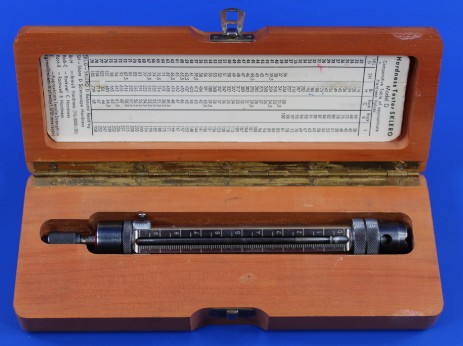

Rückprallhärteprüfer "Sklerograf“ für die Ermittlung der Brinelhärte und der Rockwellhärte
Poldihammer-Motorschaden-Motorensachverständiger-Motorengutachter

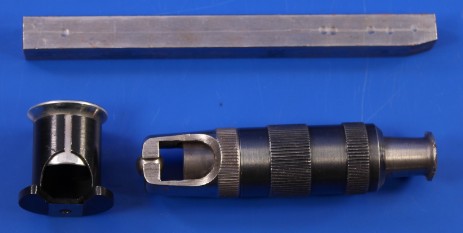

Schlaghärteprüfer "Poldi-Hammer" für die Ermittlung der Brinelhärte

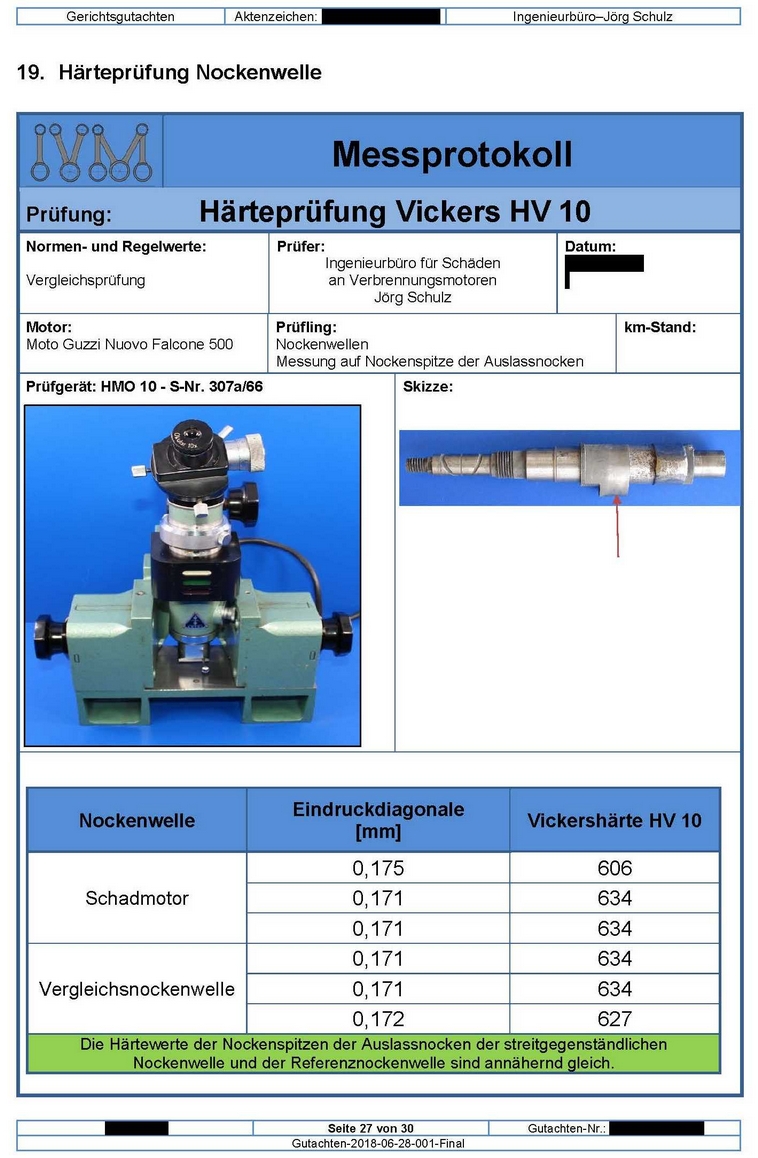

Das folgende Messprotokoll zeigt beispielhaft die Härteprüfung eines Nockens einer Nockenwelle mit einem mobilen Härteprüfgerät im Rahmen der Erstellung eines Gerichtsgutachtens durch mein Labor. Das Gerät dient zur Bestimmung der Vickers-Härte metallischer Werkstoffe.

Im Rahmen der Befundung eines Motorschadens mit geschädigten Nocken einer Nockenwelle der Motorsteuerung eines Motorrads wurde die Härte gemessen. Da keine Soll-Härtewerte der Nockenwelle aus einer Fertigungszeichnung des Herstellers zur Verfügung stand, wurden die Werte mit einer unbeschädigten Referenznockenwelle verglichen. Ein häufig angewandtes Vorgehen in Ermangelung von Zeichnungsmaterial von Bauteilen respektive Baugruppen.
Protokoll einer Härtemessung-Motorschaden-Motorensachverständiger-Motorengutachter
